নিউ ক্যালেডোনিয়ায় লে-টাইগ্রের গুদাম প্রকল্পের জন্য ইস্পাত কাঠামো বিশ্লেষণ (আংশিক)

3D3S সফ্টওয়্যার দ্বারা ইস্পাত স্ট্রাকচার ফোর্স বিশ্লেষণ (নিউ ক্যালেডোনিয়ায় 3-তলা স্টিল স্ট্রাকচার প্রকল্পের জন্য)

3D3S সফ্টওয়্যার, ইস্পাত কাঠামোর জন্য একটি পেশাদার কাঠামোগত বিশ্লেষণ এবং নকশা সফ্টওয়্যার, নিউ ক্যালেডোনিয়ায় 3-তলা ইস্পাত কাঠামো প্রকল্পে ব্যাপক বল বিশ্লেষণ পরিচালনা করার জন্য গৃহীত হয়েছে, কাঠামোগত নকশার যৌক্তিকতা, নিরাপত্তা এবং স্থিতিশীলতা নিশ্চিত করে৷ প্রকল্পের প্রকৃত কাজের অবস্থা এবং পরিবেশগত সীমাবদ্ধতার সাথে মিলিত, সফ্টওয়্যারটি পুরো প্রক্রিয়ার বল গণনা এবং যাচাইকরণ সম্পূর্ণ করে, প্রকল্পের নকশা এবং নির্মাণের জন্য নির্ভরযোগ্য প্রযুক্তিগত সহায়তা প্রদান করে।

3D3S সফ্টওয়্যারের উপর ভিত্তি করে বল বিশ্লেষণ প্রক্রিয়া এবং মূল বিষয়বস্তুগুলি নিম্নরূপ: প্রথমে, সফ্টওয়্যারে 3-তলা ইস্পাত কাঠামোর একটি ত্রিমাত্রিক মডেল স্থাপন করুন, সদস্য বিভাগ, সংযোগ ফর্ম, এবং উপাদান বৈশিষ্ট্য (প্রকল্পের গ্রেড এবং প্রকৃত স্টিলের সাথে সামঞ্জস্যপূর্ণ) এর মতো কাঠামোগত পরামিতিগুলি সঠিকভাবে ইনপুট করুন। তারপরে, ডেড লোড (স্টিলের সদস্যদের স্ব-ওজন, ফ্লোর স্ল্যাব এবং অন্যান্য স্থায়ী লোড), লাইভ লোড (মেঝে ব্যবহারের লোড, কর্মী এবং সরঞ্জামের লোড), বায়ুর লোড এবং নিউ ক্যালেডোনিয়ার ভৌগোলিক অবস্থানের সাথে সামঞ্জস্যপূর্ণ সিসমিক লোড সহ সমস্ত প্রাসঙ্গিক লোডগুলিকে মডেলে লোড করুন, যাতে রাষ্ট্রীয় কাঠামোকে কার্যকরীভাবে বাধ্য করা যায়।

বিশ্লেষণের সময়, সফ্টওয়্যারটি প্রতিটি স্টিলের সদস্য (কলাম, বিম, পুরলিন, ইত্যাদি) এবং সংযোগ নোডগুলিতে সসীম উপাদান গণনা পরিচালনা করে, অক্ষীয় বল, শিয়ার ফোর্স, বাঁকানো মুহূর্ত এবং সদস্যদের বিচ্যুতি, সেইসাথে নোডগুলির ভারবহন ক্ষমতা এবং স্থায়িত্ব পরীক্ষা করার উপর ফোকাস করে। 3-তলা কাঠামোর মূল স্ট্রেস অংশগুলির জন্য (যেমন মেঝে, কলামের নীচের অংশ এবং ঘনীভূত লোড বহনকারী অংশগুলির মধ্যে সংযোগ), সফ্টওয়্যারটি স্থানীয় বিকৃতি বা অতিরিক্ত চাপের কারণে সৃষ্ট ক্ষতি এড়াতে স্থানীয় স্ট্রেস বিশ্লেষণ করে।

উপরন্তু, 3D3S সফ্টওয়্যার সিসমিক এবং শক্তিশালী বায়ু লোডের অধীনে কাঠামোর গতিশীল প্রতিক্রিয়া অনুকরণ করতে পারে, কাঠামোগত দৃঢ়তা এবং নমনীয়তা ডিজাইনের প্রয়োজনীয়তা পূরণ করে কিনা তা যাচাই করতে পারে এবং বিশ্লেষণের ফলাফল অনুযায়ী সদস্যদের বিভাগের আকার এবং সংযোগ ফর্মটি অপ্টিমাইজ করতে পারে, যাতে কাঠামোগত নিরাপত্তা এবং অর্থনৈতিক দক্ষতার মধ্যে ভারসাম্য অর্জন করা যায়। বিশ্লেষণের ফলাফলগুলি দেখায় যে নিউ ক্যালেডোনিয়ার 3-তলা ইস্পাত কাঠামো প্রকল্পটি প্রাসঙ্গিক নকশা মান পূরণ করে এবং প্রকল্পের দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করে বিভিন্ন নকশার লোড নিরাপদে বহন করতে পারে।



1 ডিজাইন কোড

"কোড ফর স্টিল স্ট্রাকচার ডিজাইন" (GB50017-2003)

"বিল্ডিং স্ট্রাকচারাল লোড স্পেসিফিকেশন" (GB50009-2012)

"কোড ফর সিসমিক ডিজাইন অফ বিল্ডিং" (GB50011-2010)

"বিল্ডিং ফাউন্ডেশন ডিজাইন কোড" (GB50007-2011)

"স্টিল ওয়েল্ডিং কোড" (GB50661-2011)

"স্টিল বোল্ট কানেক্টিং টেকনিক্যাল স্পেসিফিকেশন" (JGJ82-2011)

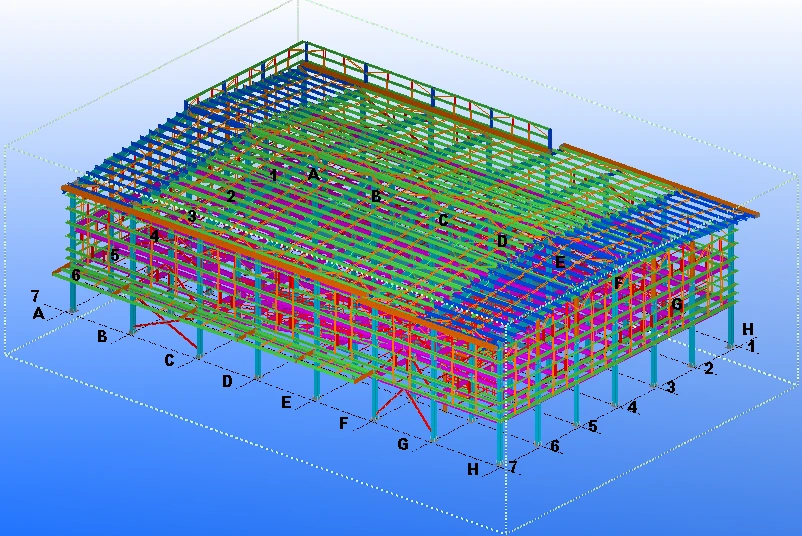

2 গণনার মডেল

গণনার মডেল (চেনাশোনাগুলি সীমাবদ্ধতাকে নির্দেশ করে)

3 লোড এবং সমন্বয়

কাঠামোগত গুরুত্ব ফ্যাক্টর: 1.00

3.1 নোড লোড

3.2 উপাদান লোড

1) মামলা নং: 0

*সারফেস লোড:

না.	লোড প্রকার	বিতরণ মোড	আকৃতি ফ্যাক্টর	লোড মান (উল্লেখ বায়ুচাপ) kN/m2
1	ডেড লোড	এক-ওয়ে এলেম	--	4.00
2	ডেড লোড	এক-ওয়ে এলেম	--	0.40

সারফেস লোডের জন্য চিত্র:

সারফেস লোড নং. 1 ডিস্ট্রিবিউশন ডায়াগ্রাম (কঠিন রেখা উপাদান যা লোড করা হয় )

সারফেস লোড নং. 2 ডিস্ট্রিবিউশন ডায়াগ্রাম (কঠিন রেখা উপাদান যা লোড করা হয় )

2) মামলা নং: 1

*সারফেস লোড:

না.	লোড প্রকার	বিতরণ মোড	আকৃতি ফ্যাক্টর	লোড মান (উল্লেখ বায়ুচাপ) kN/m2
1	লাইভ লোড	এক-ওয়ে এলেম	--	10.00
2	লাইভ লোড	এক-ওয়ে এলেম	--	0.30

সারফেস লোডের জন্য চিত্র:

সারফেস লোড নং. 1 ডিস্ট্রিবিউশন ডায়াগ্রাম (কঠিন রেখা উপাদান যা লোড করা হয় )

সারফেস লোড নং. 2 ডিস্ট্রিবিউশন ডায়াগ্রাম (কঠিন রেখা উপাদান যা লোড করা হয় )

3) মামলা নং: 2

*সারফেস লোড:

না.	লোড প্রকার	বিতরণ মোড	আকৃতি ফ্যাক্টর	লোড মান (উল্লেখ বায়ুচাপ) kN/m2
1	বায়ু লোড	এক-ওয়ে এলেম	0.80	2.55
2	বায়ু লোড	এক-ওয়ে এলেম	-0.50	2.55
3	বায়ু লোড	এক-ওয়ে এলেম	-0.70	2.55
4	বায়ু লোড	এক-ওয়ে এলেম	-0.60	2.55
5	বায়ু লোড	এক-ওয়ে এলেম	-0.50	2.55

সারফেস লোডের জন্য চিত্র:

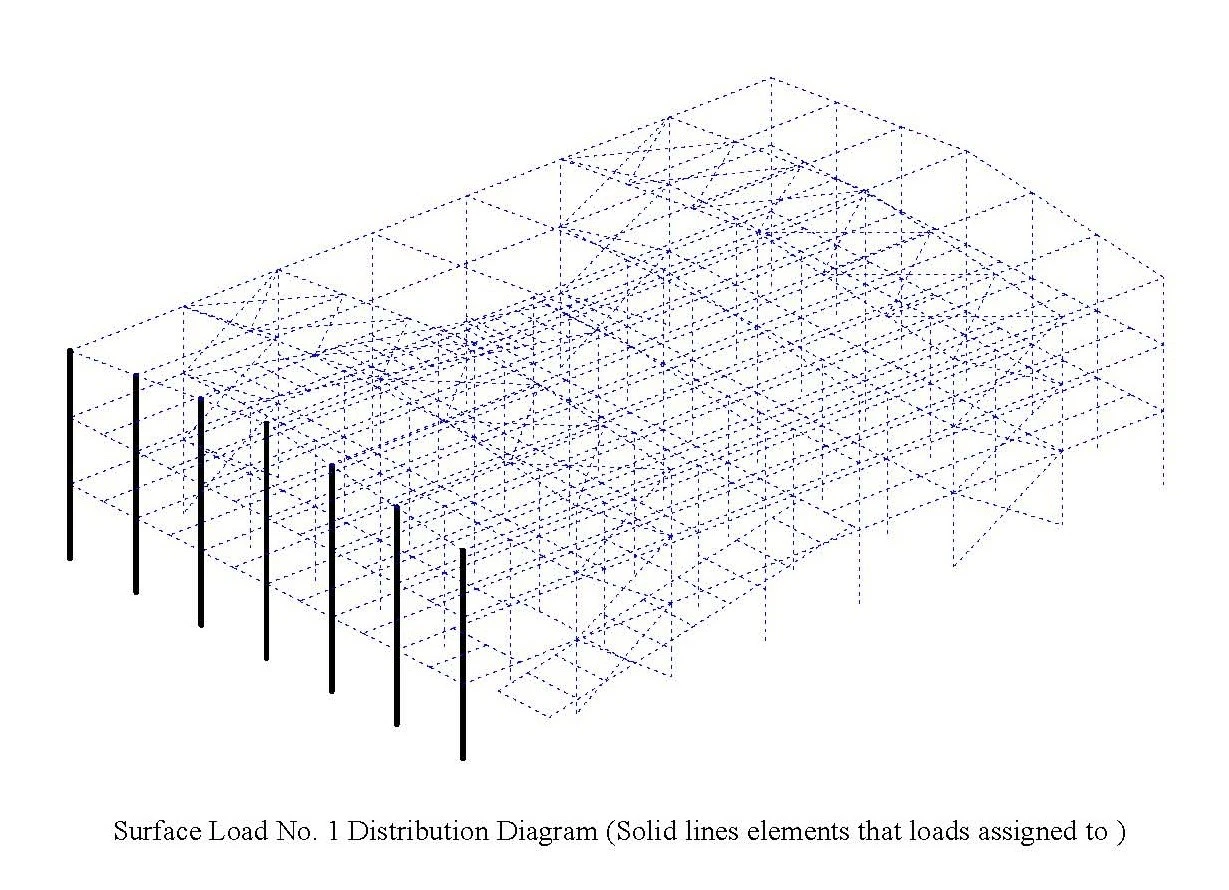

সারফেস লোড নং. 1 ডিস্ট্রিবিউশন ডায়াগ্রাম (কঠিন রেখা উপাদান যা লোড করা হয় )

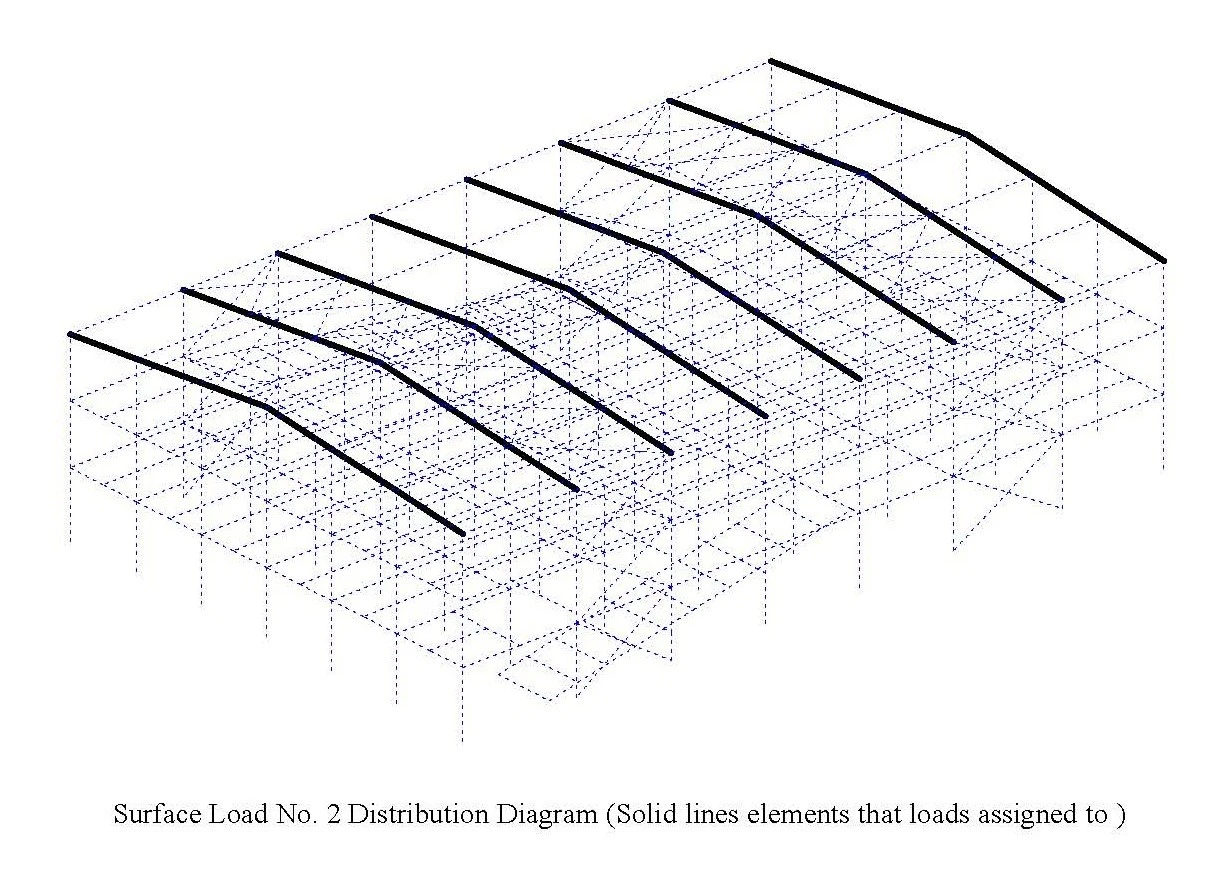

সারফেস লোড নং. 2 ডিস্ট্রিবিউশন ডায়াগ্রাম (কঠিন রেখা উপাদান যা লোড করা হয় )

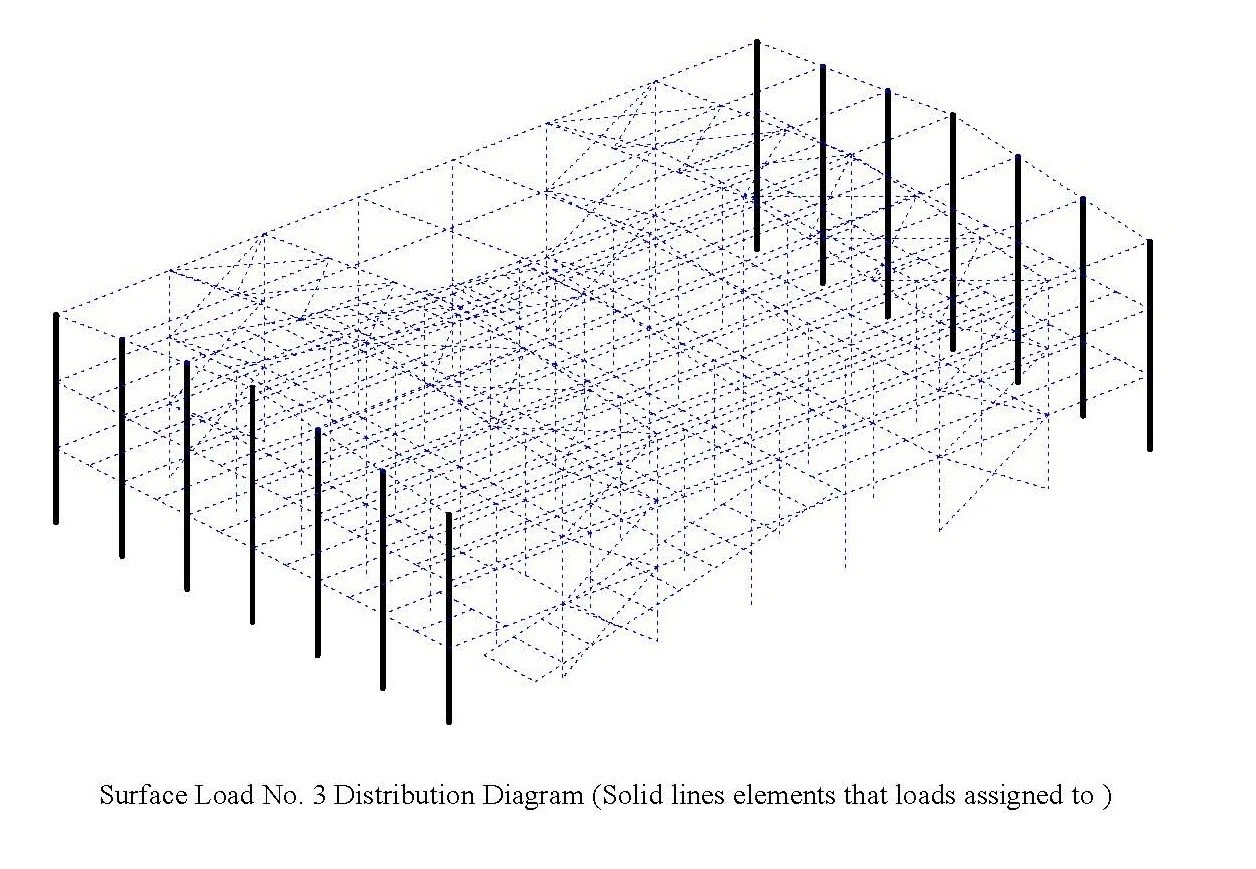

সারফেস লোড নং. 3 ডিস্ট্রিবিউশন ডায়াগ্রাম (কঠিন রেখা উপাদান যা লোড করা হয় )

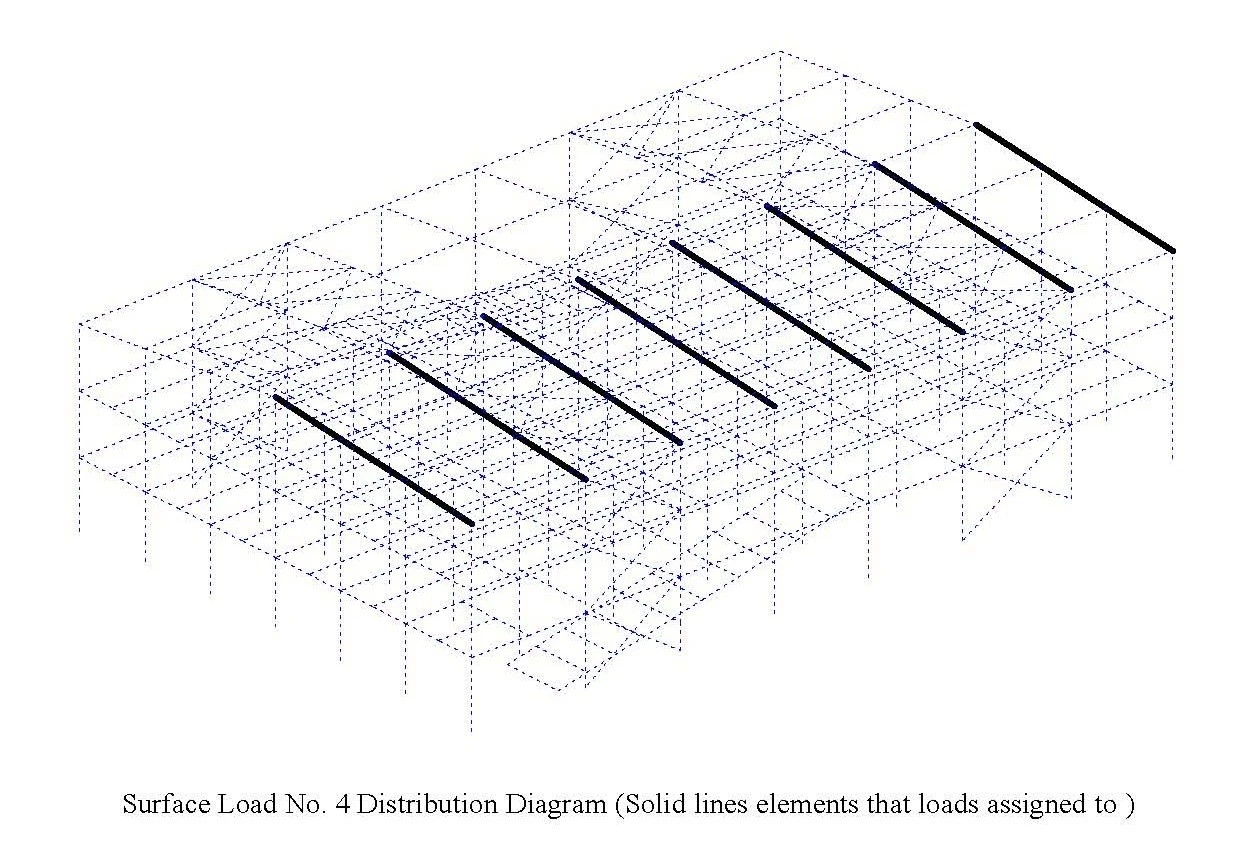

সারফেস লোড নং. 4 ডিস্ট্রিবিউশন ডায়াগ্রাম (কঠিন রেখা উপাদান যা লোড করা হয় )

সারফেস লোড নং. 5 ডিস্ট্রিবিউশন ডায়াগ্রাম (কঠিন রেখা উপাদান যা লোড করা হয় )

4) মামলা নং: 3

*সারফেস লোড:

না.	লোড প্রকার	বিতরণ মোড	আকৃতি ফ্যাক্টর	লোড মান (উল্লেখ বায়ুচাপ) kN/m2
1	বায়ু লোড	এক-ওয়ে এলেম	0.80	2.55
2	বায়ু লোড	এক-ওয়ে এলেম	-0.50	2.55
3	বায়ু লোড	এক-ওয়ে এলেম	-0.70	2.55

সারফেস লোডের জন্য চিত্র:

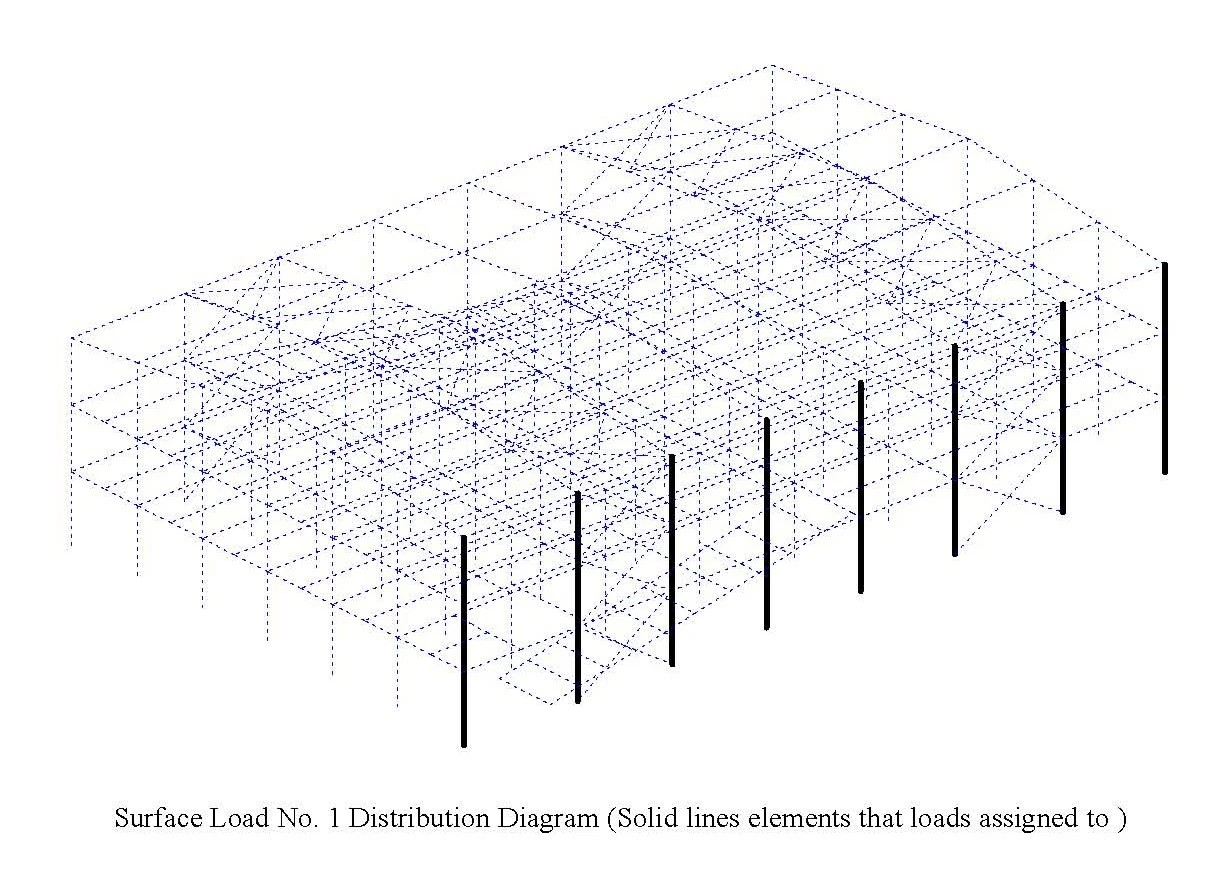

সারফেস লোড নং. 1 ডিস্ট্রিবিউশন ডায়াগ্রাম (কঠিন রেখা উপাদান যা লোড করা হয় )

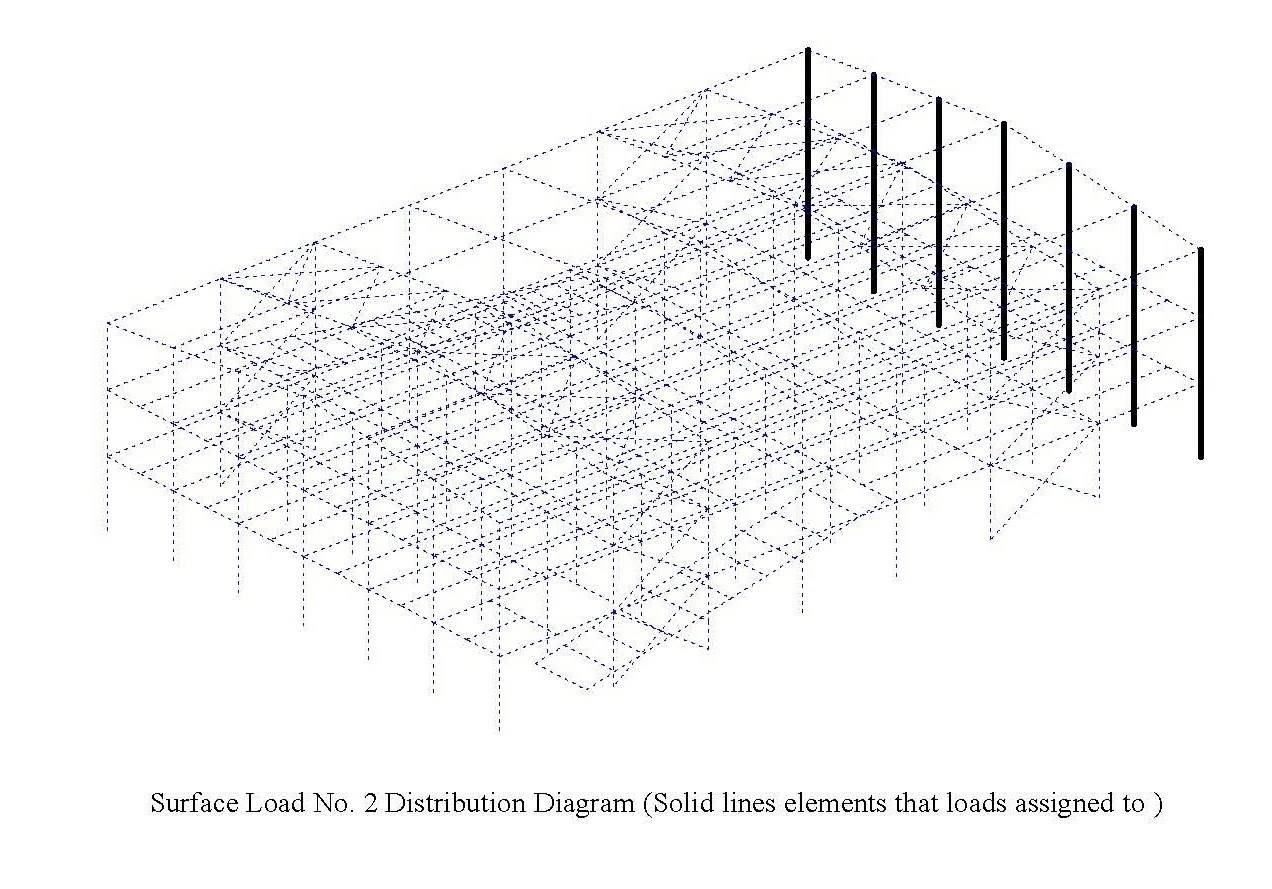

সারফেস লোড নং. 2 ডিস্ট্রিবিউশন ডায়াগ্রাম (কঠিন রেখা উপাদান যা লোড করা হয় )

সারফেস লোড নং. 3 ডিস্ট্রিবিউশন ডায়াগ্রাম (কঠিন রেখা উপাদান যা লোড করা হয় )

4.1.2 খাম বাহিনী



সর্বাধিক অক্ষীয় শক্তি N (kN) দ্বারা রঙ প্রদর্শন;

10টি উপাদানের সর্বাধিক অক্ষীয় শক্তি N (ইউনিট: m,kN,kN.m)

না.	এলেম	কম্বো নং	কম্বো নং	অবস্থান	N	Q2	Q3	M	M2	M3
1	122	3	1	0.000	50.9	53.9	-0.0	0.0	0.0	47.1
2	125	3	1	0.000	45.3	66.3	0.1	0.0	-0.2	69.6
3	118	3	1	0.000	45.3	66.4	0.0	-0.0	-0.0	69.8
4	128	3	1	0.000	40.9	-4.1	0.0	-0.0	-0.2	-6.4
5	695	3	1	0.000	37.3	-4.3	-0.0	-0.0	0.0	-8.5
6	468	6	4	1.704	31.3	-46.2	-0.0	-0.0	-0.0	0.0
7	733	6	4	1.663	30.1	-35.9	-0.0	0.0	0.0	0.0
8	90	3	1	0.000	27.2	-96.3	-0.1	0.0	0.2	-124.3
9	89	3	1	0.000	27.2	123.1	0.2	0.0	-0.3	129.8
10	694	3	1	0.000	25.7	0.7	-0.0	-0.0	0.0	5.1

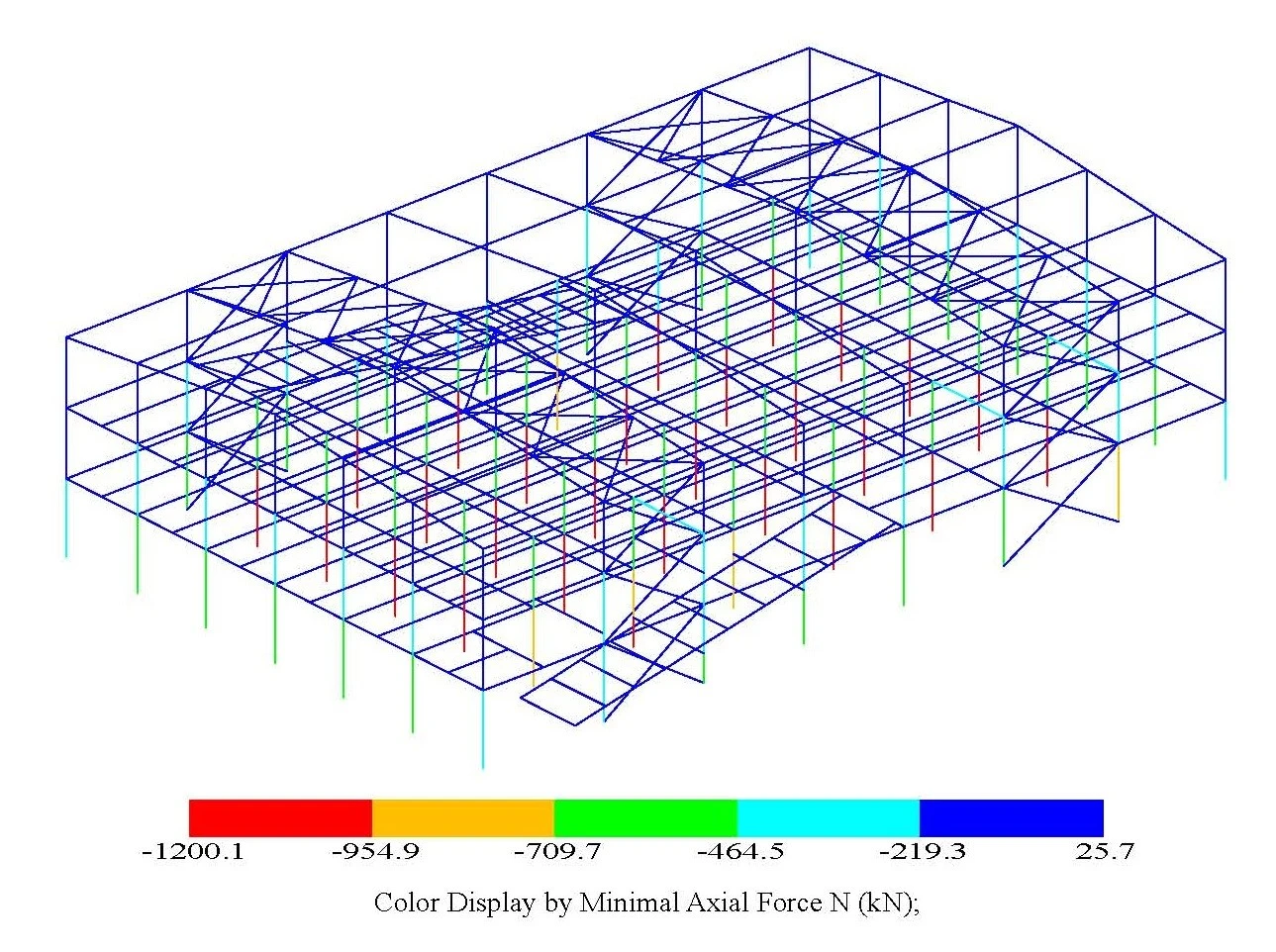

ন্যূনতম অক্ষীয় শক্তি N (kN) দ্বারা রঙ প্রদর্শন;

10টি উপাদানের ন্যূনতম অক্ষীয় শক্তি N (ইউনিট: m,kN,kN.m)

না.	এলেম	কম্বো নং	কম্বো নং	অবস্থান	N	Q2	Q3	M	M2	M3
1	396	3	1	3.550	-1091.9	-0.1	0.3	-0.0	0.6	0.2
2	480	3	1	3.550	-1081.1	-0.8	4.6	0.0	5.3	1.3
3	383	3	1	0.000	-1053.7	-0.5	0.8	-0.0	-1.5	0.0
4	392	3	1	0.000	-1035.5	1.3	0.6	-0.0	-0.9	1.1
5	476	3	1	0.000	-1028.6	1.7	4.3	-0.0	-5.0	1.7
6	413	3	1	3.550	-1028.1	0.0	-1.9	-0.0	-2.1	-0.1
7	469	3	1	0.000	-1019.9	-0.5	4.1	-0.0	-4.8	0.1
8	390	3	1	0.000	-1019.3	-0.6	0.6	0.0	-0.9	-0.9
9	385	3	1	0.000	-1017.4	0.6	0.6	-0.0	-1.1	1.0
10	474	3	1	0.000	-1012.6	-0.2	4.0	0.0	-4.7	-0.2



সর্বাধিক নমন মোমেন্ট M2 (kN.m) দ্বারা রঙ প্রদর্শন;

10টি উপাদানের সর্বাধিক বাঁকানো মুহূর্ত M2 (একক: m,kN,kN.m)

না.	এলেম	কম্বো নং	কম্বো নং	অবস্থান	N	Q2	Q3	M	M2	M3
1	493	3	1	0.000	-269.8	-2.9	-40.9	-0.0	70.0	-4.3
2	484	3	1	0.000	-274.8	-2.1	-40.9	-0.0	68.6	0.7
3	491	3	1	0.000	-270.1	-1.2	-39.6	0.0	68.1	-2.8
4	486	3	1	0.000	-271.0	-0.6	-39.5	-0.0	68.1	-2.5
5	496	3	1	0.000	-274.2	2.8	-35.4	-0.0	56.6	6.8
6	375	3	1	3.200	-242.4	-2.7	29.7	-0.0	44.5	4.4
7	366	3	1	3.200	-228.7	-0.4	29.5	0.0	44.4	-2.0
8	368	3	1	3.200	-243.2	0.2	28.8	-0.0	42.9	-0.3
9	373	3	1	3.200	-241.2	-0.5	28.8	0.0	42.9	0.5
10	378	3	1	3.200	-243.1	0.0	26.9	0.0	42.0	-0.1



ন্যূনতম নমন মোমেন্ট M2 (kN.m) দ্বারা রঙ প্রদর্শন;

10টি উপাদানের ন্যূনতম বাঁকানো মুহূর্ত M2 (একক: m,kN,kN.m)

না.	এলেম	কম্বো নং	কম্বো নং	অবস্থান	N	Q2	Q3	M	M2	M3
1	484	3	1	3.200	-277.4	-2.1	-40.9	-0.0	-62.4	7.3
2	493	3	1	3.200	-272.4	-2.9	-40.9	-0.0	-60.8	4.9
3	491	3	1	3.200	-272.7	-1.2	-39.6	0.0	-58.5	1.2
4	486	3	1	3.200	-273.6	-0.6	-39.5	-0.0	-58.5	-0.5
5	496	3	1	3.200	-276.7	2.8	-35.4	-0.0	-56.6	-2.2
6	375	3	1	0.000	-239.8	-2.7	29.7	-0.0	-50.5	-4.3
7	366	3	1	0.000	-226.1	-0.4	29.5	0.0	-49.9	-3.3
8	368	3	1	0.000	-240.7	0.2	28.8	-0.0	-49.2	0.3
9	373	3	1	0.000	-238.6	-0.5	28.8	0.0	-49.2	-1.1
10	378	3	1	0.000	-240.5	0.0	26.9	0.0	-44.0	-0.1



সর্বাধিক নমন মোমেন্ট M3 (kN.m) দ্বারা রঙ প্রদর্শন;

10টি উপাদানের সর্বাধিক বাঁকানো মুহূর্ত M3 (একক: m,kN,kN.m)

না.	এলেম	কম্বো নং	কম্বো নং	অবস্থান	N	Q2	Q3	M	M2	M3
1	66	3	1	0.000	-38.9	148.5	0.0	0.0	-0.0	158.2
2	38	3	1	0.000	-38.9	145.4	0.0	0.0	-0.0	156.8
3	167	3	1	0.000	25.1	144.1	-0.0	0.0	0.0	154.7
4	45	3	1	0.000	-37.4	145.2	-0.0	0.0	0.1	154.7
5	59	3	1	0.000	-37.4	145.1	0.0	-0.0	-0.1	154.6
6	153	3	1	0.000	18.8	144.4	-0.0	-0.0	0.0	154.4
7	175	3	1	5.800	-0.9	-146.3	0.0	-0.0	0.1	151.1
8	176	3	1	0.000	-1.5	134.8	0.0	0.0	-0.1	151.1
9	536	3	1	0.000	1.7	145.2	0.3	0.0	-0.3	151.0
10	52	3	1	0.000	-25.9	140.5	0.0	0.0	-0.0	148.2



ন্যূনতম নমন মোমেন্ট M3 (kN.m) দ্বারা রঙ প্রদর্শন;

10টি উপাদানের ন্যূনতম বাঁকানো মুহূর্ত M3 (একক: m,kN,kN.m)

না.	এলেম	কম্বো নং	কম্বো নং	অবস্থান	N	Q2	Q3	M	M2	M3
1	174	3	1	3.250	-1.1	-0.0	0.0	0.0	0.0	-219.0
2	630	3	1	3.250	0.9	-0.0	0.0	0.0	-0.0	-219.0
3	181	3	1	3.250	-1.1	-0.0	0.0	-0.0	0.0	-219.0
4	188	3	1	3.250	-2.2	-0.0	0.0	-0.0	0.0	-214.1
5	195	3	1	3.250	-1.9	-0.0	0.0	-0.0	0.0	-214.1
6	616	3	1	3.250	1.3	-0.0	-0.0	-0.0	0.0	-214.1
7	209	3	1	3.250	-2.2	-0.0	0.0	-0.0	0.0	-214.1
8	602	3	1	3.250	1.1	-0.0	-0.0	0.0	-0.0	-214.1
9	623	3	1	3.250	1.4	-0.0	0.0	-0.0	-0.0	-214.1
10	609	3	1	3.250	1.3	-0.0	-0.0	0.0	0.0	-214.1

4.2 স্থানচ্যুতি

4.2.1 সংমিশ্রণ স্থানচ্যুতি



কম্বো 1: Uz(মিমি)



কম্বো 2: Uz(মিমি)



কম্বো 3: Uz(মিমি)



কম্বো 4: Uz(মিমি)



কম্বো 5: Uz(মিমি)



কম্বো 6(1): Uz(mm)



কম্বো 6(2): Uz(mm)

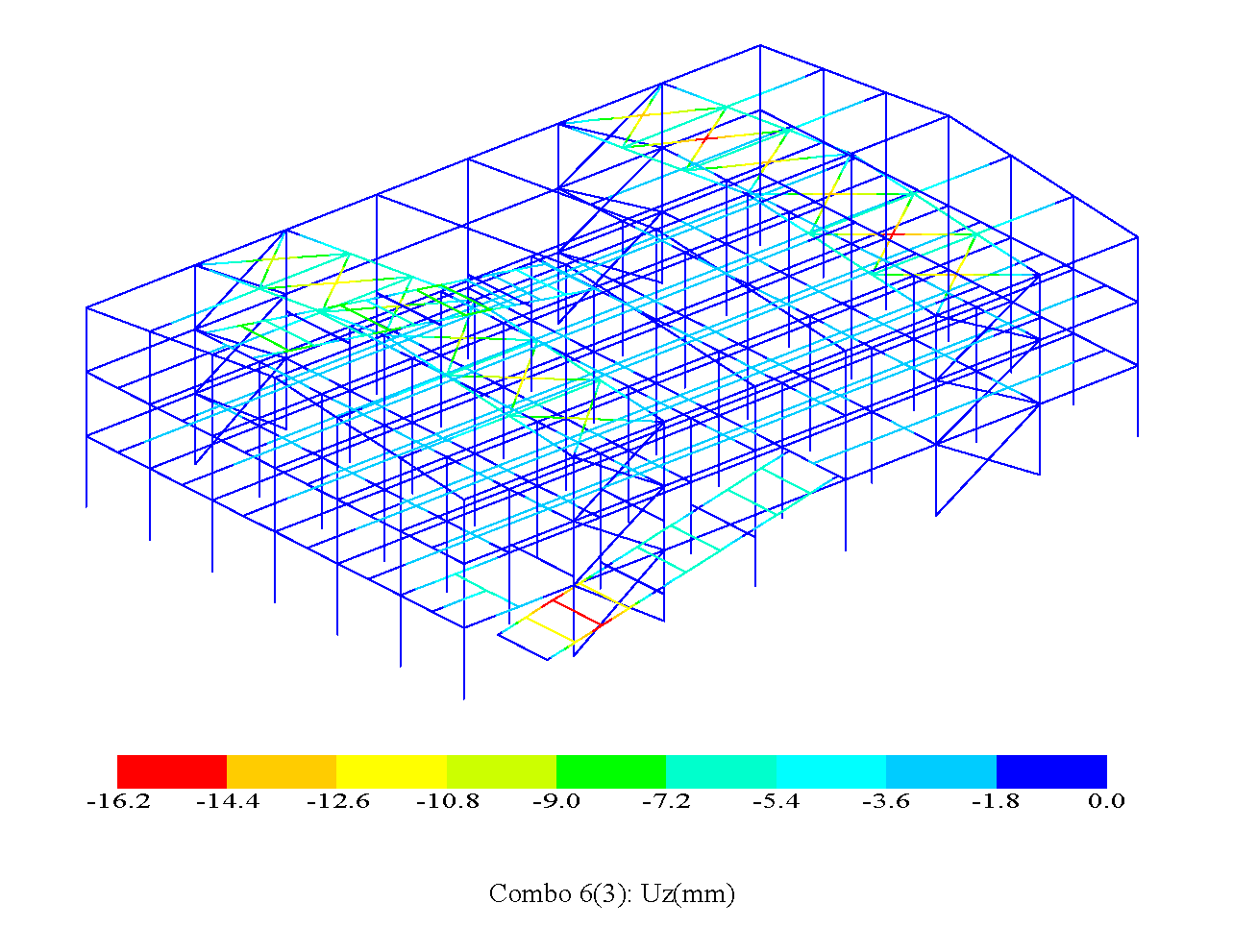

কম্বো 6(3): Uz(mm)



কম্বো 6(4): Uz(mm)

5 ডিজাইন ফলাফল

উপাদান 2:

প্রশ্ন235: ইয়াং মডুলাস: 2.06*10⁵N/mm²;পয়সন অনুপাত: 0.30; সম্প্রসারণ সহগ: 1.20*10^-5; ঘনত্ব: 7850 কেজি/মি³.

প্রশ্ন৩৪৫: ইয়াং মডুলাস: ২.০৬*১০⁵N/mm²;পয়সন অনুপাত: 0.30; সম্প্রসারণ সহগ: 1.20*10^-5; ঘনত্ব: 7850 কেজি/মি³.

5.1 নকশা ফলাফলের চার্ট

চাপের সর্বোচ্চ অনুপাত 0.92।

স্ট্রেসের অনুপাত



দ্রষ্টব্য:

পুরো প্রতিবেদনের মাত্র একটি ছোট অংশ উপরে।
